前言

• 最近使用 VS Code GDB 调试 qemu,有了一点收获,u-boot 编译后生成了一个 elf 文件:u-boot,是否也可以调试一下?
• 为何需要 VS Code GDB 调试,直接 gdb 调试不就可以了吗?答案就是:VS Code 可以界面调试,命令行调试会枯燥很多

环境

• 使用 qemu,就是不需要板子
• win10 64位 VMware Workstation Pro 16
• ubuntu 20.04
• qemu (虚拟ARM开发板),qemu arm64 平台
• u-boot : u-boot-2023.04
• gcc 交叉编译工具链:gcc version 12.2.1 20230401

目标

• 基于 qemu,VS Code GDB,界面调试 u-boot,了解 u-boot 的启动流程
• qemu:不需要硬件电路板支持,当前一些启动初始化流程可能与实际电路板存在差异,所以目标就是摸清楚 u-boot 的启动流程,重在搞清楚 u-boot 启动与初始化流程。
• VS Code,这里重在界面调试,类似于 eclipse 那样的,可以源码调试
• GDB:是一个强大的调试工具

编译 u-boot

• 配置文件:configs/qemu_arm64_defconfig
• 生成配置:make ARCH=arm CROSS_COMPILE=aarch64-linux-gnu- qemu_arm64_defconfig
• 【备注】:当前 u-boot-2023.04 ARM 与 ARM64 没有分开,所以 ARCH=arm,而不是 ARCH=arm64
• 开始编译: make ARCH=arm CROSS_COMPILE=aarch64-linux-gnu-
• 生成的产物: u-boot.bin:二进制文件, u-boot: elf 可执行文件,默认包含 debug 信息

配置 VS Code gdb

• 当前 是 Win10 下 VS Code 通过 SSH 连接 VM虚拟机中的 ubuntu,如果本地是 ubuntu 系统,应该就不需要 SSH 远程连接
• VS Code 安装 gdb 调试插件

• 【备注】gdb 这个插件,好像不需要,确认下左边栏 是否有个 DEBUG 调试按钮吧,好像是 VS Code 自带的。
• 配置 VS Code 调试:点击 【设置】的按钮,会提示选择某个调试器,这里随便选择一个,然后就会出现一个 .vscode/launch.json 文件
• 修改 launch.json 文件内容如下

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "uboot-debug",
            "type": "cppdbg",
            "request": "launch",
            "miDebuggerServerAddress": "127.0.0.1:1234",
            "miDebuggerPath": "/home/zhangsz/linux/tools/gcc-linaro-12.2.1-2023.04-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-gdb",
            "program": "${workspaceFolder}/u-boot",
            "args": [],
            "stopAtEntry": true,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": false,
            "logging": {
                "engineLogging": false
            },
            "MIMode": "gdb",
        }
    ]
}

• 注意点一:"miDebuggerPath": "/home/zhangsz/linux/tools/gcc-linaro-12.2.1-2023.04-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-gdb",,这里设置 gcc gdb 的执行路径,全路径即可,这里的 gdb,来自 gcc version 12.2.1 20230401 交叉编译工具链
• 注意点二:"program": "${workspaceFolder}/u-boot",,这里选择 u-boot,也就是 ELF 文件,而不是 u-boot.bin 二进制文件
• 注意点三:"stopAtEntry": true,,这里选择 所有 的 执行 入口函数,都有断点停下来,否则可能 u-boot 无法调试

qemu 启动与调试脚本

qemu 启动脚本:qemu.sh,可以确认 u-boot 是否可以正常启动

#!/bin/bash
qemu-system-aarch64 -machine virt \
        -nographic \
        -m 512M \
        -cpu cortex-a57 \
        -kernel u-boot \

qemu 调试调试脚本,qemu-debug.sh,执行此脚本,可以进入 qemu 调试

#!/bin/bash
qemu-system-aarch64 -machine virt \
        -nographic \
        -m 512M \
        -cpu cortex-a57 \
        -kernel u-boot \
        -s -S

调试方法

• 执行 qemu-debug.sh,此时会卡住,也就是 qemu 处于【冻结】状态

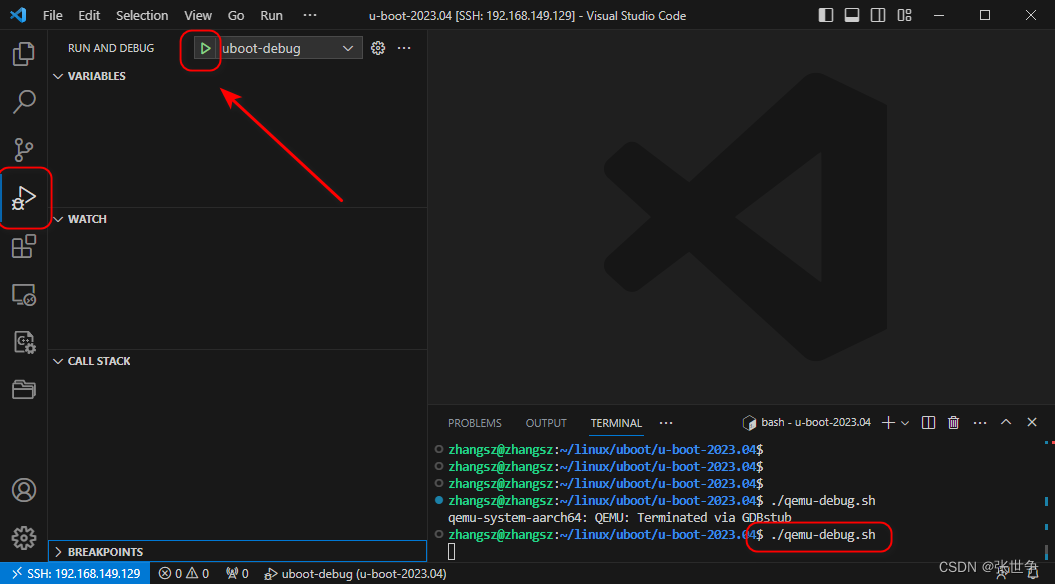

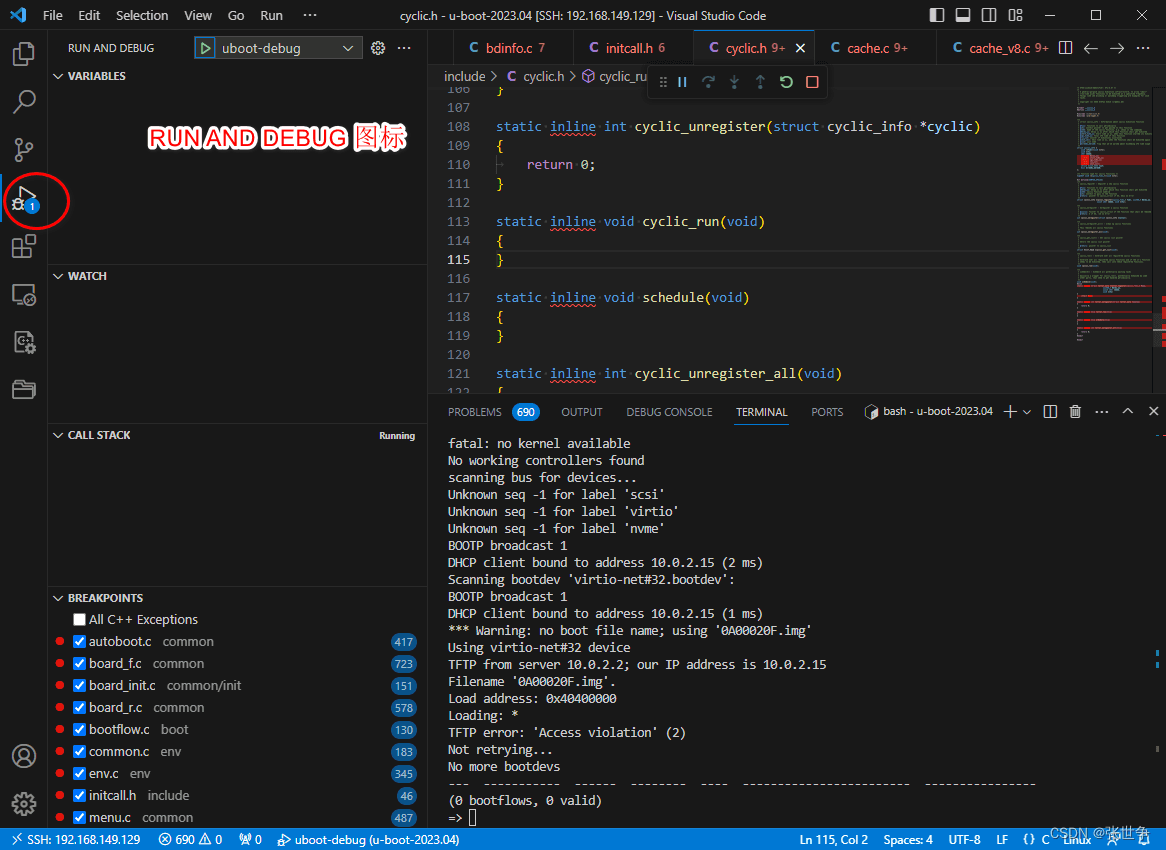

• 点击 调试图标的 【运行】按钮:

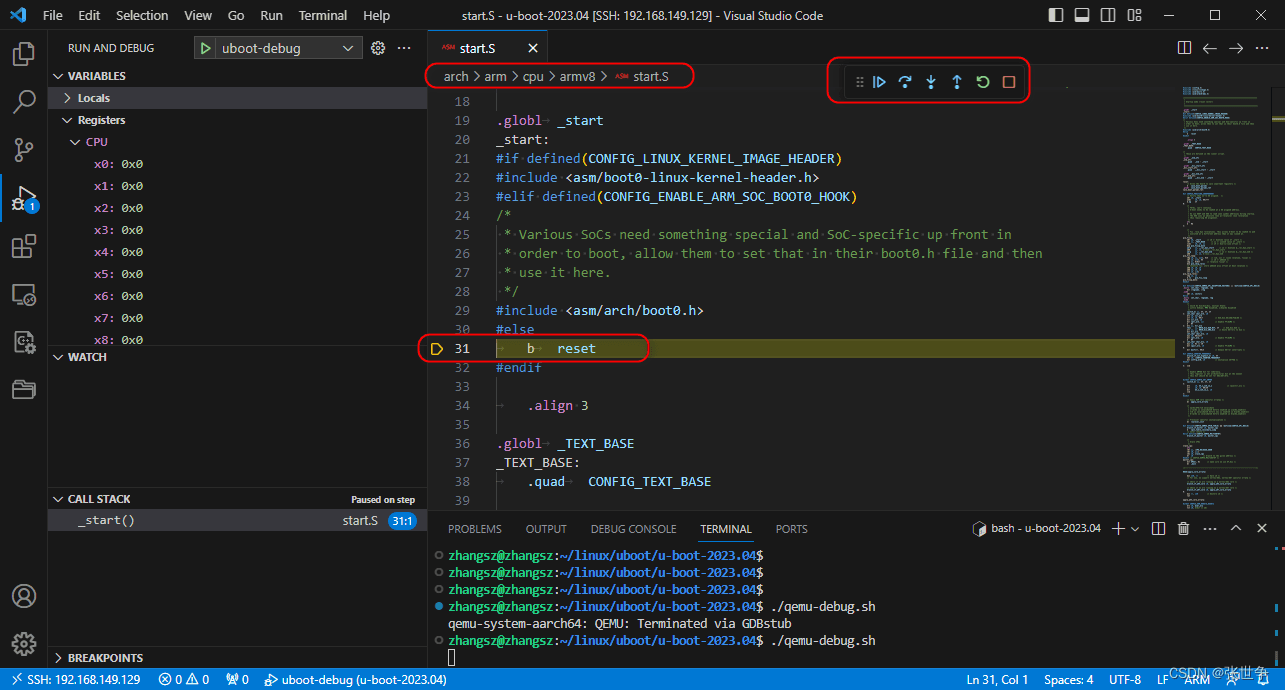

进入调试界面:

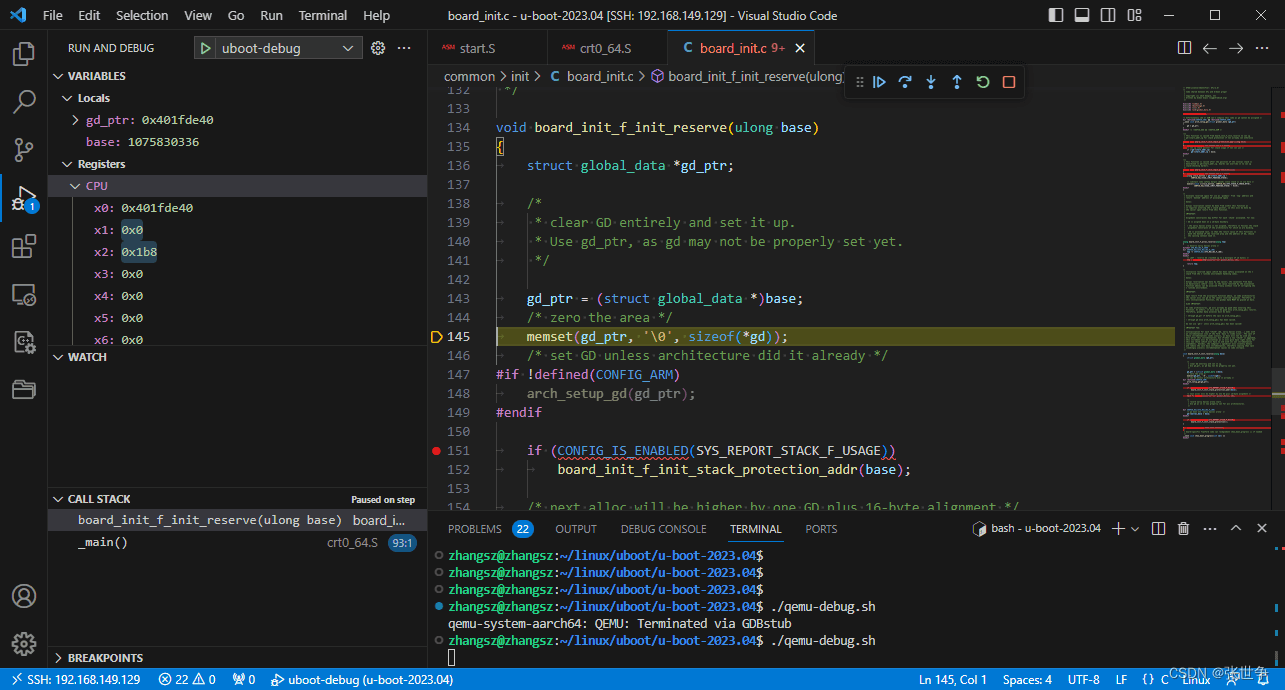

此时可以加断点进行调试,可以单步【F11】或者 【F10】进行调试

如此, VS Code gdb 源码调试 u-boot 的环境搭建成功了

备注

• 好像 u-boot 有一段 重定位的操作,经过重定位后, VS Code gdb 就无法正常加人断点了,也就是没有了调试符号与信息,这部分后续再梳理一下。
• 当前的 VS Code gdb 界面源码调试 u-boot,可以从 reset 开始,单步【F11】配合【F10】与 手动断点,了解 u-boot 的第一阶段的启动流程,感觉对熟悉 u-boot 启动流程 还是有点用处。

小结

• VS Code GDB 调试功能,感觉有点像专业的 Visual Studio 的感觉了,嵌入式软件可以调试,这本身就是一件好事,利于熟悉代码执行流程、问题定位等。
• 调试过程中,有寄存器、局部变量、断点、【监视】watch 等窗口,可以观察程序执行的当前状态,很有用,至少比 gdb【命令行】调试起来舒服与高效
