老生常谈.NET中的 COM 组件

什么是COM组件?

1.COM组件是以WIN32动态链接库(DLL)或可执行文件(EXE)形式发布的可执行代码组成。

2.COM组件是一些小的二进制可执行文件,必须以二进制的形式发布。

3.COM组件可以给应用程序、操作系统以及其它组件提供服务。

4.自定义的COM组件可以在运行时刻同其它组件连接起来构成某个应用程序。

5.COM组件必须是动态链接的。

使用COM组件需要注意:

1.必须要保证升级应用时不破坏与以前版本的向后兼容性;

2.必须要做到扩展系统服务时不依赖于特定的操作系统。

COM组件不是一种计算机语言;

COM组件不是DLL,只是利用DLL来给组件提供动态链接的能力;

COM组件不是API函数集;

COM组件不是类;

COM组件中的接口是一组由组件实现的,提供给客户使用的函数(在COM中的接口是一个包含函数指针数组的内存结构,数组元素是一个由组件实现的函数地址)。DLL的接口就是它所输出的函数。

一:背景

1.讲故事

最近遇到了好几起和 COM 相关的Dump,由于对 COM 整体运作不是很了解,所以分析此类dump还是比较头疼的,比如下面这个经典的 COM 调用栈。

0:044> ~~[138c]s
win32u!NtUserMessageCall+0x14:
00007ffc`5c891184 c3              ret
0:061> k
 # Child-SP          RetAddr               Call Site
00 0000008c`00ffec68 00007ffc`5f21bfbe     win32u!NtUserMessageCall+0x14
01 0000008c`00ffec70 00007ffc`5f21be38     user32!SendMessageWorker+0x11e
02 0000008c`00ffed10 00007ffc`124fd4af     user32!SendMessageW+0xf8
03 0000008c`00ffed70 00007ffc`125e943b     xxx!DllUnregisterServer+0x3029f
04 0000008c`00ffeda0 00007ffc`125e9685     xxx!DllUnregisterServer+0x11c22b
05 0000008c`00ffede0 00007ffc`600b50e7     xxx!DllUnregisterServer+0x11c475
06 0000008c`00ffee20 00007ffc`60093ccd     ntdll!LdrpCallInitRoutine+0x6f
07 0000008c`00ffee90 00007ffc`60092eef     ntdll!LdrpProcessDetachNode+0xf5
08 0000008c`00ffef60 00007ffc`600ae319     ntdll!LdrpUnloadNode+0x3f
09 0000008c`00ffefb0 00007ffc`600ae293     ntdll!LdrpDecrementModuleLoadCountEx+0x71
0a 0000008c`00ffefe0 00007ffc`5cd7c00e     ntdll!LdrUnloadDll+0x93
0b 0000008c`00fff010 00007ffc`5d47cf78     KERNELBASE!FreeLibrary+0x1e
0c 0000008c`00fff040 00007ffc`5d447aa3     combase!CClassCache::CDllPathEntry::CFinishObject::Finish+0x28 [onecore\com\combase\objact\dllcache.cxx @ 3420]
0d 0000008c`00fff070 00007ffc`5d4471a9     combase!CClassCache::CFinishComposite::Finish+0x4b [onecore\com\combase\objact\dllcache.cxx @ 3530]
0e 0000008c`00fff0a0 00007ffc`5d3f1499     combase!CClassCache::FreeUnused+0xdd [onecore\com\combase\objact\dllcache.cxx @ 6547]
0f 0000008c`00fff650 00007ffc`5d3f13c7     combase!CoFreeUnusedLibrariesEx+0x89 [onecore\com\combase\objact\dllapi.cxx @ 117]
10 (Inline Function) --------`--------     combase!CoFreeUnusedLibraries+0xa [onecore\com\combase\objact\dllapi.cxx @ 74]
11 0000008c`00fff690 00007ffc`6008a019     combase!CDllHost::MTADllUnloadCallback+0x17 [onecore\com\combase\objact\dllhost.cxx @ 929]
12 0000008c`00fff6c0 00007ffc`6008bec4     ntdll!TppTimerpExecuteCallback+0xa9
13 0000008c`00fff710 00007ffc`5f167e94     ntdll!TppWorkerThread+0x644
14 0000008c`00fffa00 00007ffc`600d7ad1     kernel32!BaseThreadInitThunk+0x14
15 0000008c`00fffa30 00000000`00000000     ntdll!RtlUserThreadStart+0x21

为了做一个简单的梳理,我们搭建一个简单的多语言 COM 互操作。

二:COM 多语言互操作

1. 背景

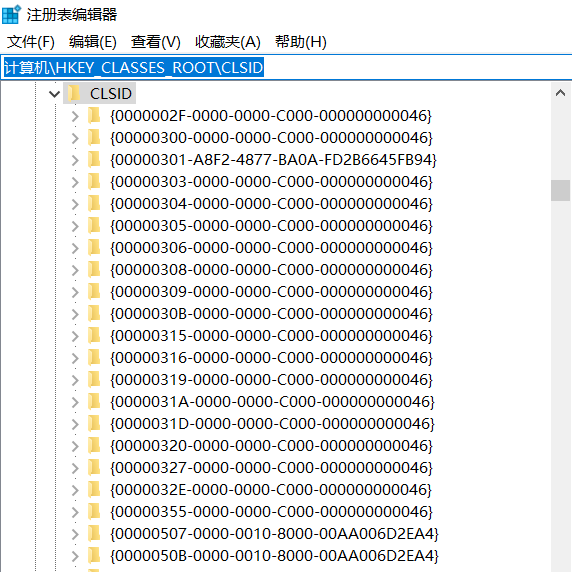

可能很多新生代的程序员都不知道 COM ,最多也只听过这个名词,其实在 Windows 上有海量的 COM 组件,这些组件信息都是注册在 HKEY_CLASSES_ROOT\CLSID 节点目录,截图如下:

这个和微服务中的 注册中心 是一个道理,这一篇我们用 C# 写一个COM组件,用 C++ 去调用。

2. C# 写一个 COM 组件

写一个 .NET Framework 4.8 下的 32bit FlyCom 组件,一个接口,一个实现类,具体原理后续再分析,先搭建尝尝鲜, C# 代码如下:

namespace FlyCom
{
    [Guid("31A3CED7-B4F1-4D59-881A-EA1D7ABCC4CF")]
    public interface BaseFly
    {
        [DispId(1)]
        string Show(string str);
    }

    [Guid("270C3ED3-053D-4324-9176-9C3FA2BE58A7")]
    [ProgId("FlyCom.Show")]
    public class Fly : BaseFly
    {
        public string Show(string str)
        {
            return $"str={str}, length={str.Length}";
        }
    }
}

这里简单说一下:

1.Guid

一个是接口(BaseFly) 的唯一码,即 IID 信息, 一个是 COM组件的唯一码,叫做 CLSID。

2.ProgId

因为 GUID 不方便记忆,所以给这个 COM组件取一个别名叫 FlyCom.Show 。

3.DispId

这个是为了遵循 COM多语言互通下的 vtable调用标准,表示第一个接口方法是 Show,后续再聊。

有了代码,接下来还要做三个配置。

对 COM 的可见性

修改 AssemblyInfo.cs 中的 ComVisible = true,参考如下:

// Setting ComVisible to false makes the types in this assembly not visible
// to COM components.  If you need to access a type in this assembly from
// COM, set the ComVisible attribute to true on that type.
[assembly: ComVisible(true)]

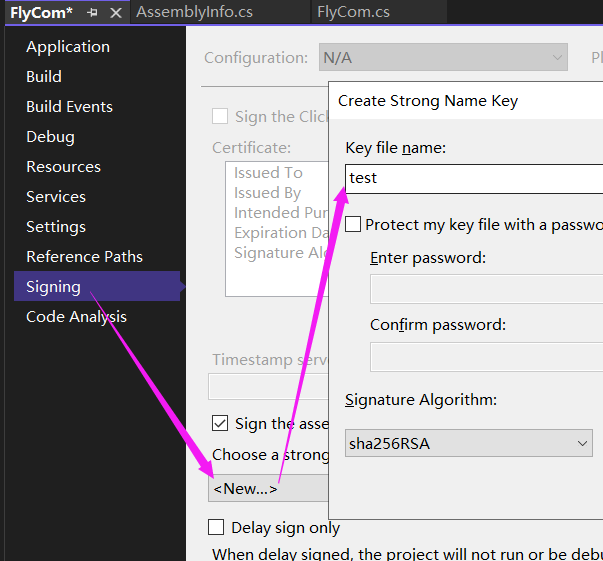

生成签名

一般来说,将 com 放到注册表,最好都生成一个强签名,否则会有警告提示。

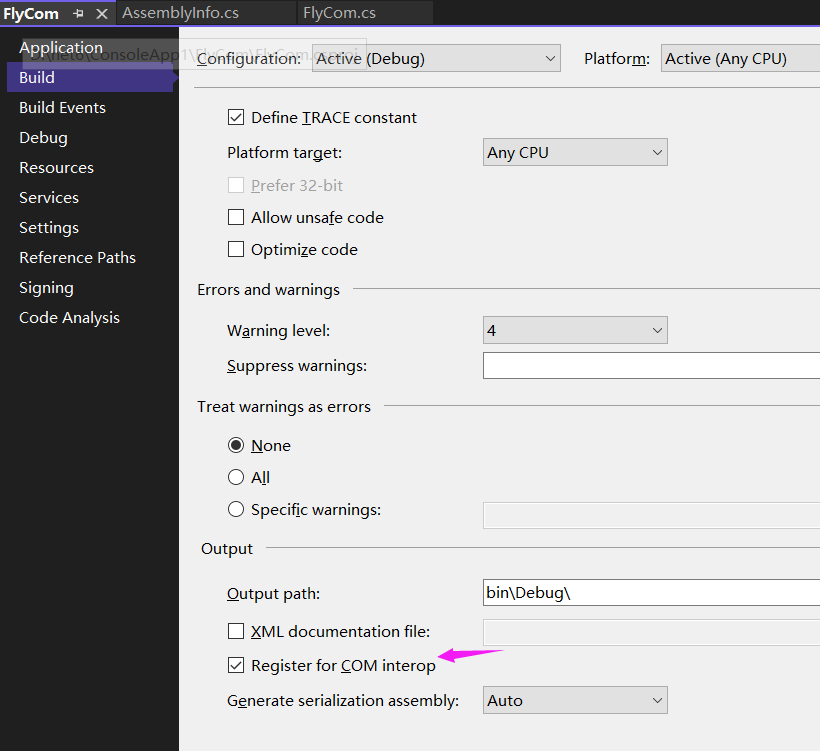

在属性面板中,选择 Build 选项卡,选中 Register for COM interop 选项即可。

3. 注册 COM 到注册表

要将 com组件放到注册表,需要使用注册表编辑工具 regasm。

Microsoft Windows [版本 10.0.19042.746]
(c) 2020 Microsoft Corporation. 保留所有权利。

C:\Users\Administrator>cd /d C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64

C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64>C:\Windows\Microsoft.NET\Framework\v4.0.30319\regasm.exe D:\net6\ConsoleApp1\FlyCom\bin\Debug\FlyCom.dll /tlb:FlyCom.tlb  /CodeBase
Microsoft .NET Framework 程序集注册实用工具版本 4.8.4084.0
(适用于 Microsoft .NET Framework 版本 4.8.4084.0)
版权所有 (C) Microsoft Corporation。保留所有权利。

成功注册了类型
成功注册了导出到“D:\net6\ConsoleApp1\FlyCom\bin\Debug\FlyCom.tlb”的程序集和类型库

C:\Program Files (x86)\Microsoft SDKs\Windows\v10.0A\bin\NETFX 4.8 Tools\x64>

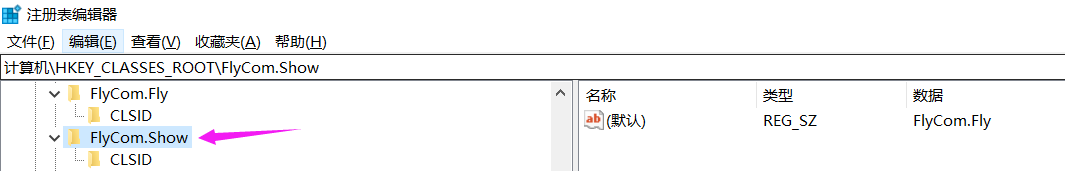

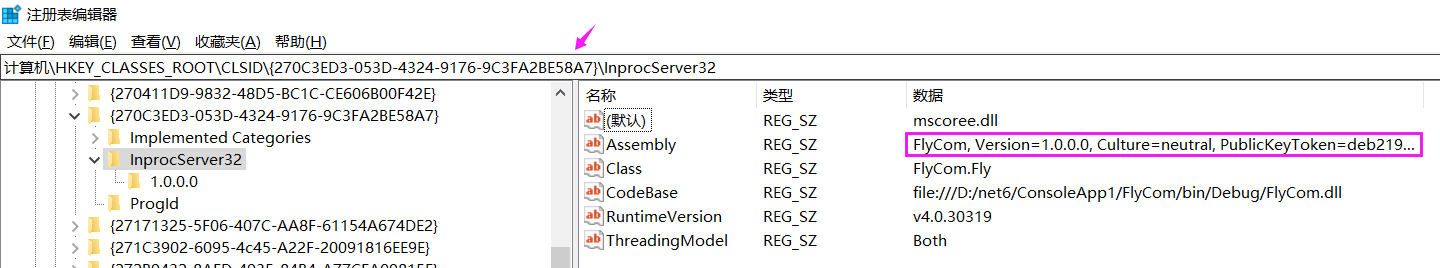

从输出中可以看到已成功注册,并且生成了一个 FlyCom.tlb 代理文件,接下来可以到注册表中验证一下 GUID=270C3ED3-053D-4324-9176-9C3FA2BE58A7 注册项以及别名为 FlyCom.Show 的注册项。

4. 使用 C++ 调用

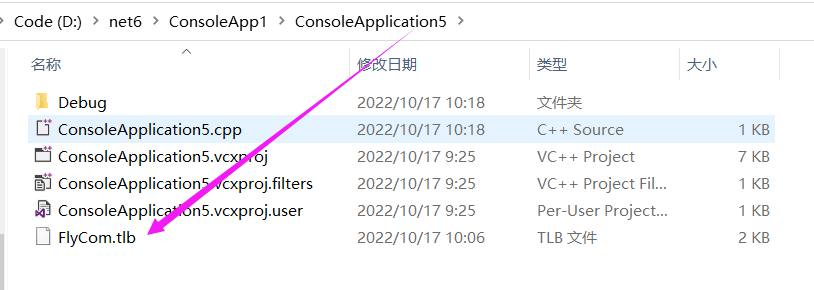

要想 C++ 调用 C# 写的 COM 组件,就像 RPC 调用一样,直接自动生成的代理文件即可,将 FlyCom.tlb 复制到根目录,并且将程序改成 Win32 位,截图如下:

接下来就是完整的 C++ 代码。

#include <Windows.h>
#include <string.h>
#include <iostream>

#import "FlyCom.tlb" named_guids raw_interface_only

using namespace std;

int main()
{
	CoInitialize(NULL);

	FlyCom::BaseFlyPtr ptr;

	ptr.CreateInstance("FlyCom.Show");

	wchar_t* c = ptr->Show(L"hello world");

	wprintf(L"%s", c);

	getchar();
}

将程序跑起来后,真的很完美。

从 C++ 调用 COM 的流程图可以很清楚的看到,这是面向接口编程的方式,非常完美。

三:COM 多语言互通原理

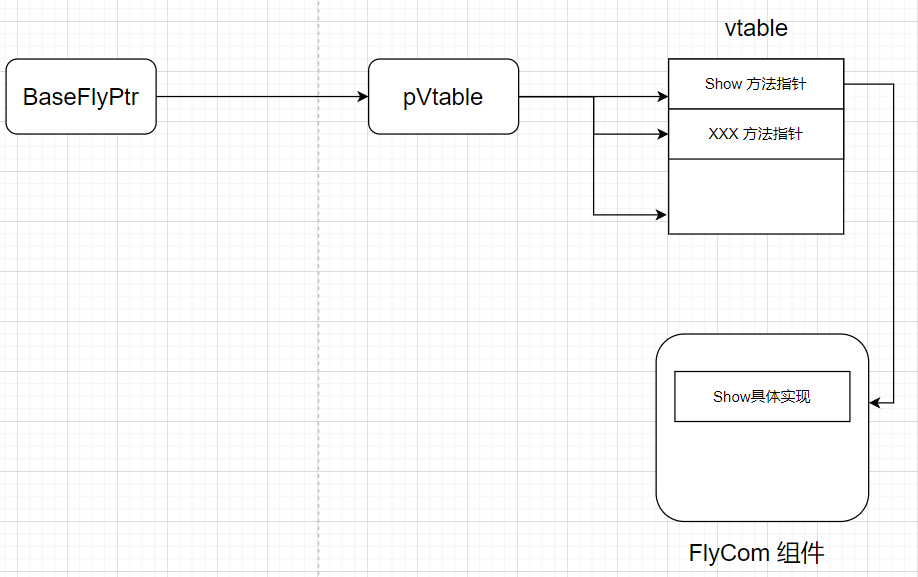

1. 架构图

千言万语不及一张图。

这就是 COM 能够实现多语言互通的规范,熟悉 C++ 的朋友肯定知道 vtable ,C++ 能够实现多态,全靠这玩意,COM 也是用了 vtable 这套模式,所以诸如 JAVA,C#,VBS 必须在二进制层面将代码组织成上图这种形式,才能实现 COM 的互通。

所以在 C# 中你看到的 DispId 特性就是为了按照 vtable 方式进行组织,对于 ole32 和 combase 这些 COM 运行环境的基石,我们后续用 windbg 来解读一下,这一篇就先到这里,希望对你有帮助。
